Análisis de Licuefacción de Suelos en Osorno: Evaluación Normativa...

La NCh433.Of1996 modificada en 2012, junto con el decreto supremo 61, establece la obligatoriedad de evaluar el potencial de licuefacción en zonas sísmicas 2 y 3. Osorno, asentada sobre la cuenca del río Rahue y depósitos volcánicos del Pleistoceno, presenta napas freáticas someras en amplios sectores. Esta combinación de arenas finas saturadas y actividad sísmica —el evento de 1960 dejó huella en la zona— hace que el análisis no sea un trámite, sino una exigencia geotécnica de primer orden. Nuestro laboratorio ejecuta campañas de campo con penetrómetro dinámico y CPTu para obtener los parámetros de resistencia cíclica que exige la normativa. Integramos la información estratigráfica con el ensayo SPT cuando los sondeos alcanzan los estratos críticos, permitiendo una caracterización completa del perfil hasta la profundidad de interés.

Un FS inferior a 1.1 en arenas del Rahue implica revisar la cimentación o aplicar mejoramiento antes de aprobar el anteproyecto.

Nuestras áreas de servicio

Alcance del trabajo

Un error frecuente en la región es asumir que la presencia de cenizas volcánicas cementadas elimina el riesgo, y se inicia la construcción sin verificar la saturación real del estrato inferior. En la práctica, hemos encontrado lentes de arena limpia bajo costras de trumao en la ribera norte del Rahue, con valores de resistencia a la penetración N1(60) inferiores a 15 golpes, que activan todas las alertas del método simplificado de Seed e Idriss. Para evitar sorpresas, nuestro protocolo arranca con la recuperación de muestras inalteradas mediante tubo Shelby, seguido de ensayos triaxiales cíclicos en cámara de presión de poros controlada. Determinamos la relación de resistencia cíclica (CRR) y la comparamos con la demanda sísmica (CSR) ajustada por magnitud, según la actualización de Youd et al. (2001). Generamos curvas de factor de seguridad contra licuefacción por cada metro de profundidad, entregando al ingeniero calculista un dato accionable, no un informe genérico.

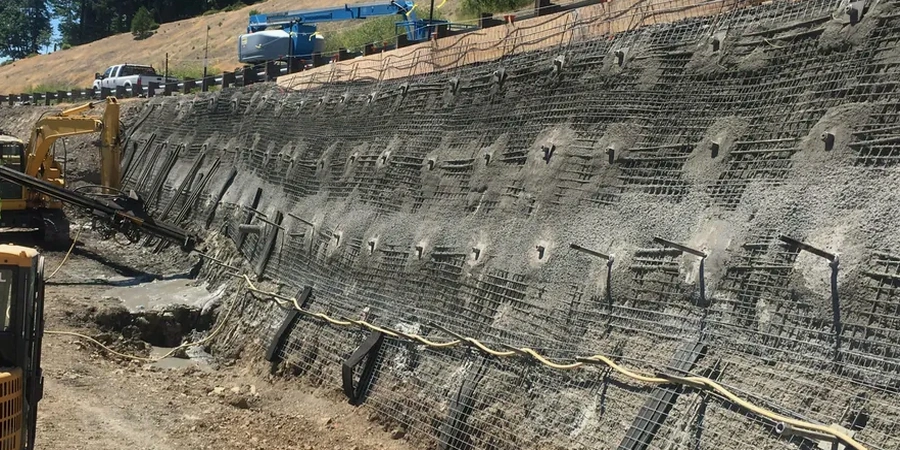

Análisis de Licuefacción de Suelos en Osorno: Evaluación Normativa y Riesgo Sísmico — Imagen técnica — Osorno

Notas del área

Un edificio de 5 pisos en calle Portales, próximo al lecho antiguo del Damas, mostró en campaña geotécnica un perfil con arena limosa entre los 3 y 9 metros bajo el nivel freático. Durante la fase de diseño, el factor de seguridad por licuefacción calculado fue de 0.8 para el sismo de diseño, lo que indicaba una probabilidad de falla inaceptable. La omisión de ese estudio habría derivado en pérdida de capacidad portante de las zapatas por generación de presión de poros durante un evento sísmico moderado a severo. En Osorno, donde la aceleración efectiva máxima (A0) es de 0.30g según la zonificación sísmica, el fenómeno de licuefacción no es un ejercicio académico: es la diferencia entre una estructura que se asienta 15 centímetros de forma diferencial y una que mantiene su integridad operacional. La microzonificación sísmica local refuerza la necesidad de un estudio específico de respuesta de sitio.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: contacto@geotecnia1.biz

Normativa utilizada

NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh 1516 – Método de ensayo de penetración estándar (SPT), NCh 165 – Ensayo triaxial cíclico para suelos, Seed, H.B. e Idriss, I.M. (1971) – Simplified Procedure for Evaluating Soil Liquefaction Potential, Youd, T.L. et al. (2001) – Summary Report of the NCEER/NSF Workshops on Liquefaction

Datos técnicos

Parámetro	Valor típico
Norma de referencia sísmica	NCh433.Of1996 Mod.2012 / D.S.61
Metodología de análisis	Seed-Idriss (1971) / Youd et al. (2001)
Ensayos de campo requeridos	SPT (NCh 1516) o CPTu (NCh 3402)
Ensayos de laboratorio	Triaxial Cíclico (NCh 165), Granulometría (NCh 165)
Factor de seguridad mínimo	1.2 a 1.5 según categoría de edificio (NCh433)
Profundidad típica de exploración	20-25 m en depósitos fluviales de Osorno
Parámetro de entrada crítico	N1(60)cs corregido por finos y sobrecarga
Estimación de asentamiento	Método de Tokimatsu-Seed (1987) o Ishihara-Yoshimine (1992)

Preguntas comunes

¿En qué zonas de Osorno es obligatorio el análisis de licuefacción?

Es mandatorio en las zonas sísmicas 2 y 3 según la NCh433, lo que cubre la totalidad del radio urbano de Osorno. La obligatoriedad se activa especialmente cuando el reconocimiento geotécnico detecta arenas saturadas con N1(60) menor a 30 en los primeros 15 metros de profundidad. Las terrazas fluviales del río Rahue y los sectores de relleno aluvial son las áreas con mayor probabilidad de cumplir esta condición.

¿Qué diferencia hay entre un SPT estándar y uno orientado a licuefacción?

La diferencia radica en el rigor de la ejecución y el post-procesamiento. El SPT para licuación exige control estricto de la energía entregada con el martillo (ER), uso de liner y zapata normalizada. En gabinete, aplicamos correcciones por profundidad, diámetro de sondeo y contenido de finos. El dato crudo del SPT no basta; se debe calcular el N1(60)cs para ingresar a las curvas de resistencia cíclica de Seed.

¿Cuánto cuesta un estudio de licuefacción para una vivienda en Osorno?

El costo varía según la cantidad de sondeos y la profundidad requerida, pero para un proyecto residencial típico con 2 puntos de exploración el estudio suele situarse entre $1.224.000 y $1.852.000. Este rango incluye el trabajo de campo con penetrómetro, los ensayos de laboratorio de clasificación y el informe final firmado por el ingeniero responsable.

¿Qué pasa si el factor de seguridad es menor a 1.0?

Si el factor de seguridad es inferior a la unidad, el suelo se considera licuable bajo el sismo de diseño. En ese escenario, el proyecto debe incorporar medidas de mitigación. Estas pueden ir desde la densificación dinámica o vibrocompactación del estrato arenoso, hasta la sustitución del suelo o el uso de pilotes profundos que transfieran la carga a un estrato competente por debajo de la profundidad crítica de licuación.
